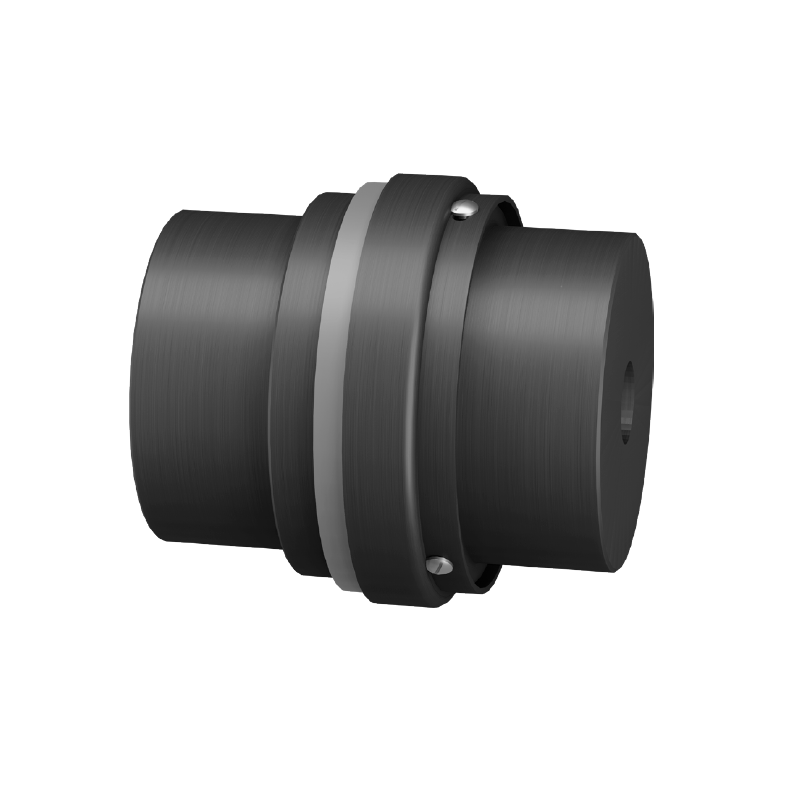

Línea SW – Acoplamientos Elásticos
La Línea SW de acoplamientos elásticos está diseñada para ofrecer alta durabilidad, fácil mantenimiento y excelente
capacidad de absorción de desalineaciones y vibraciones. Su construcción permite una instalación sencilla, mayor seguridad
operativa y un rendimiento confiable en diversas aplicaciones industriales.
Mantenimiento simple
No es necesario mover los equipos para reemplazar el elemento elástico, sin importar la distancia entre las puntas de eje.
La cubierta metálica de fijación utiliza solo 3 o 5 tornillos según el modelo, lo que reduce el tiempo de intervención
y facilita las tareas de servicio.
Fácil inspección
Para verificar el estado del elemento elástico basta con retirar la cubierta metálica. No es necesario desmontar máquinas
ni desplazar equipos, permitiendo inspecciones rápidas y seguras en campo.
Funcionamiento sin lubricación
Los acoplamientos SW operan sin necesidad de lubricación, disminuyendo el mantenimiento periódico y evitando riesgos
asociados a fugas o contaminación.
Seguridad total
La cubierta metálica está fabricada en una sola pieza de acero, con protección anticorrosiva para mayor resistencia
en ambientes industriales. Esta construcción garantiza seguridad estructural y estabilidad durante toda la operación.
Desempeño y capacidad
- Absorben desalineaciones angulares, paralelas y axiales.
- Amortiguan vibraciones y choques mecánicos del sistema.
- Rango de torque: 37 a 12.350 Nm.
- Ejes de hasta 120 mm de diámetro.
- Temperaturas de operación: hasta 95°C (PU) y 121°C (HTrans).
Instalación del acoplamiento SW
- Montaje inicial: Colocar la cubierta metálica y montar los dos cubos en los ejes, realizando la alineación correspondiente.

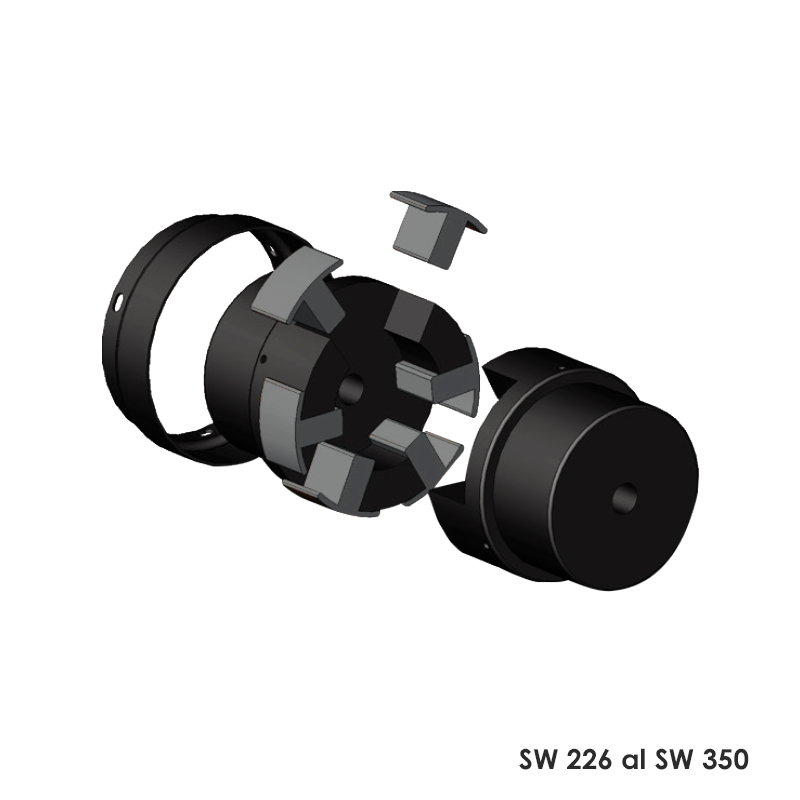

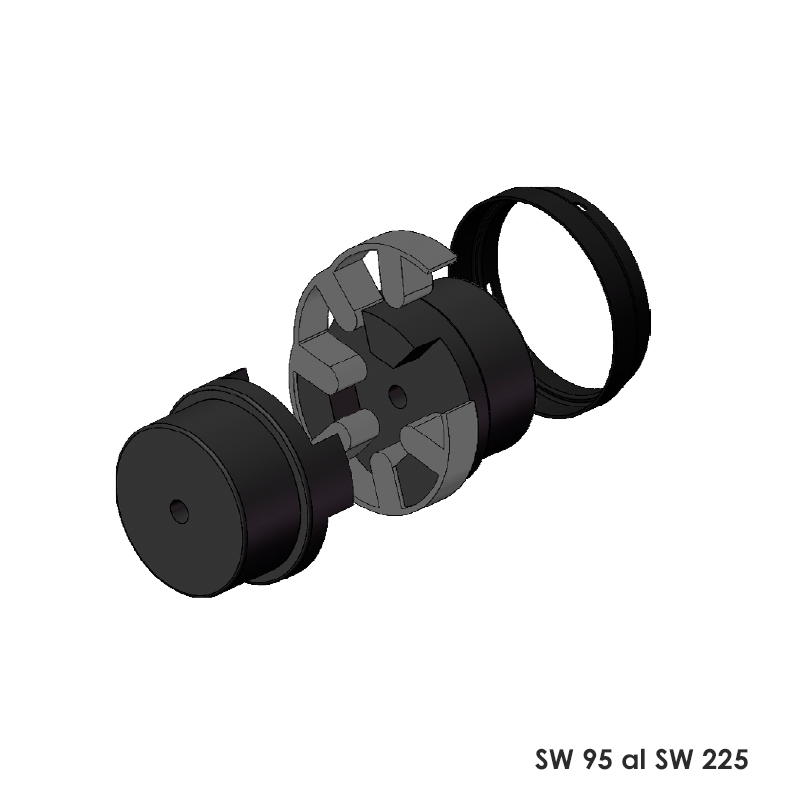

- Instalación del elemento elástico: Colocar un único elemento (tamaños 95 a 225) o insertos elásticos (tamaños 226 a 350).
- Cierre final: Superponer la cubierta metálica y fijarla mediante 3 o 5 tornillos en dirección radial (SW 095 a SW 226) o axial (SW 276 a SW 350).
Aplicaciones
Adecuado para sistemas industriales que requieren absorción de vibraciones, transmisión confiable de par y facilidad de
mantenimiento. Su diseño lo convierte en una solución eficiente para equipos de bombeo, transporte, ventilación,
maquinaria rotativa y otras aplicaciones de torque medio a alto.
